Guide de l'ÉTAPE 3

Comment prendre les mesures

Une mesure précise est essentielle pour garantir une installation professionnelle.

Lors de la Phase 1, identifiez les points d'ancrage potentiels et mesurez les distances entre eux.

À ce stade, une marge de quelques centimètres est encore tolérable. Les dimensions seront confirmées une fois les ancrages installés.

Lors de la Phase 2, lorsque les ancrages seront en place, il sera nécessaire de prendre des mesures précises.

ATTENTION : Toutes les mesures requises se réfèrent toujours aux ancrages et non aux dimensions réelles de la toile.

Le système calculera automatiquement les dimensions de la voile.

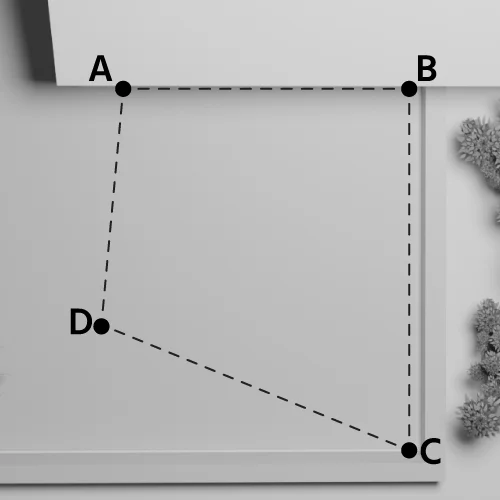

Mesure de l'espace

PHASE 1 : utilisez un mètre rigide pour mesurer la zone où vous souhaitez installer la voile, en tenant compte des éventuels obstacles tels que des murs, des arbres ou d'autres éléments pouvant influencer le montage.

PHASE 2 : utilisez le mètre ruban fourni avec les ancrages pour mesurer avec précision les angles et la diagonale de la voile.

La mesure doit être prise d'ancrage à ancrage.

ATTENTION : Si vous choisissez d'installer la voile avec une inclinaison du rouleau enrouleur, la distance effective entre l'angle A et l'angle C sera plus grande qu'une installation parfaitement horizontale. Cela s'explique par le fait qu'en inclinant le rouleau, la longueur devient plus importante qu'en restant parallèle au sol.

Comment identifier le côté AC (rouleau enrouleur)

Le côté AC est conventionnellement désigné comme celui du rouleau enrouleur.

Dans un quadrilatère (voile à 4 angles), le côté AC correspond à la diagonale.

Dans un triangle (isocèle, scalène, équilatéral), le côté AC correspond à l’un des côtés.

Exemple : forme quadrilatère

Exemple : forme triangle isocèle, scalène, équilatéral

Dans un triangle rectangle, le côté AC correspond à l'hypoténuse.

Exemple : forme triangle rectangle

ATTENTION : voir la contrainte sur les degrés des angles A et C dans les spécifications en bas de page.

Angle où le moteur sera installé

L'angle A est toujours le point où le moteur est installé, servant de référence principale pour la configuration de la voile.

Définir cet angle en premier permet de déterminer avec précision la position des autres ancrages, garantissant une installation correcte et équilibrée.

L'angle A doit représenter le point le plus élevé du mât.

Mesure du rouleau enrouleur

La longueur du rouleau enrouleur (côté AC) a une tolérance de 2,5 cm de chaque côté. Cette mesure doit être prise avec une extrême précision lors de la PHASE 2, une fois les ancrages installés.

Inclinaison de la voile

Le rouleau enrouleur peut être incliné.

L’inclinaison maximale autorisée pour le côté AC est de ± 25% de la longueur du rouleau enrouleur.

Exemple :

Si le rouleau enrouleur (côté AC) mesure 8 mètres (800 centimètres)

Inclinaison maximale = 800 / 100 x 25 = 200 centimètres

guida_6

ATTENTION : Si vous choisissez d'installer la voile avec une inclinaison du rouleau enrouleur, la distance effective entre l’angle A et l’angle C sera plus grande qu’une installation parfaitement horizontale. Cela s’explique par le fait qu’en inclinant le rouleau, la longueur devient plus importante qu’en restant parallèle au sol.

CONSEIL : Il est conseillé de NE PAS incliner le rouleau vers l’angle A, car il contient le moteur.

Contraintes pour la réalisation de la voile enroulable motorisée

Contraintes générales

Pour garantir la faisabilité du projet, il est essentiel de respecter certaines contraintes techniques lors de la conception de la voile enroulable motorisée.

Angle A : Il est toujours le point où le moteur est installé, servant de référence principale pour l’ensemble de la configuration.
Côté AC : Cette diagonale correspond au rouleau enrouleur et doit respecter des dimensions spécifiques pour assurer la stabilité et la tension optimale de la toile.
Dimensions du côté AC :
- Longueur minimale : 210 cm
- Longueur maximale : 800 cm

Contraintes spécifiques pour les voiles triangulaires (forme : triangle)

Surface maximale : 20 m²

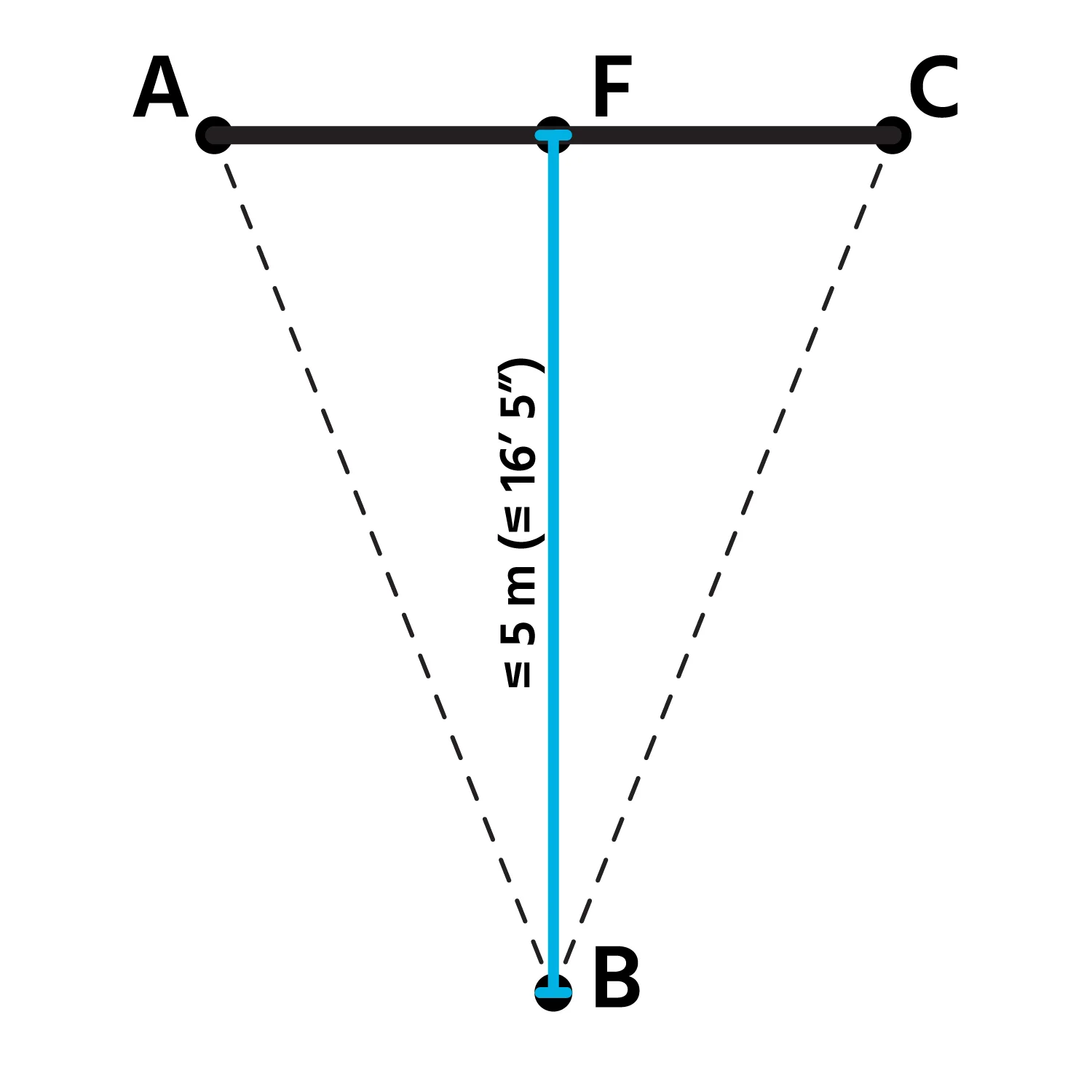

Le côté BF, perpendiculaire au côté AC (rouleau enrouleur), peut mesurer au maximum 5 mètres.

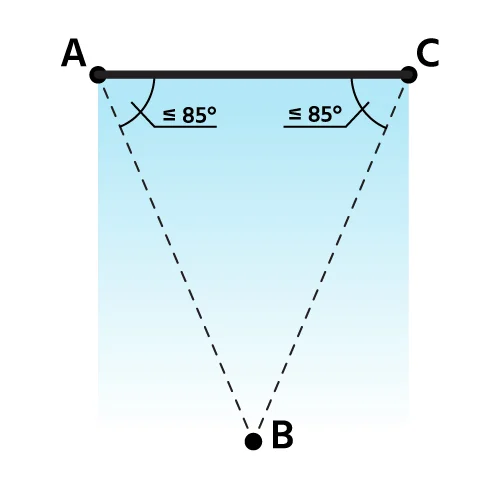

Les angles A et C doivent être inférieurs ou égaux à 85°.
Pour simplifier, l’angle B doit impérativement rester dans l’axe du rouleau enrouleur pour pouvoir s’enrouler correctement.

Contraintes spécifiques pour les quadrilatères (forme : carré, rectangle, trapèze)

Surface maximale : 30 m²

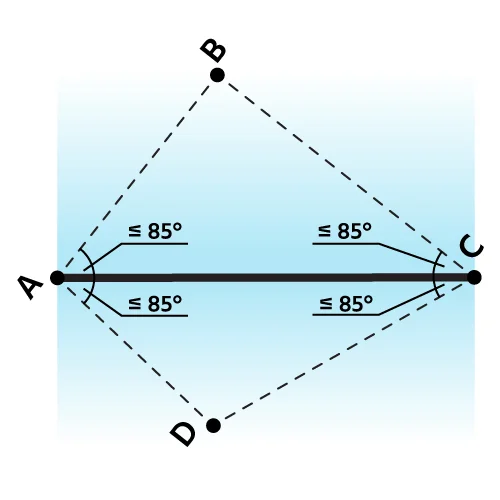

Les angles A et C doivent être inférieurs ou égaux à 85°.

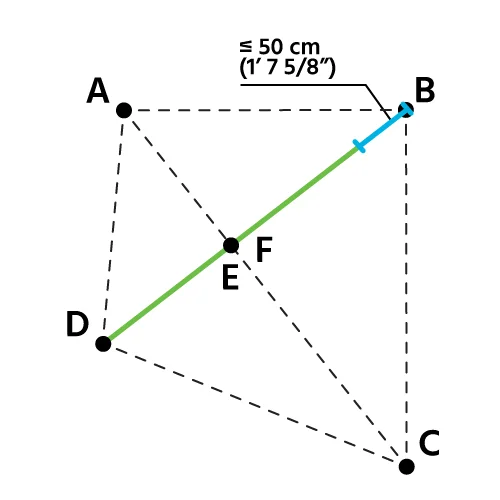

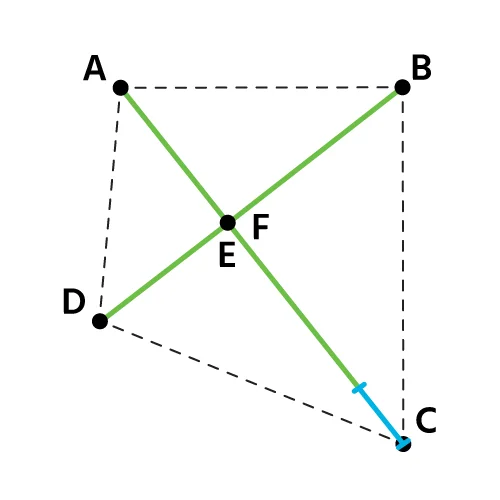

Pour simplifier, les angles B et D doivent impérativement rester dans l’axe du rouleau enrouleur pour un enroulement correct.
