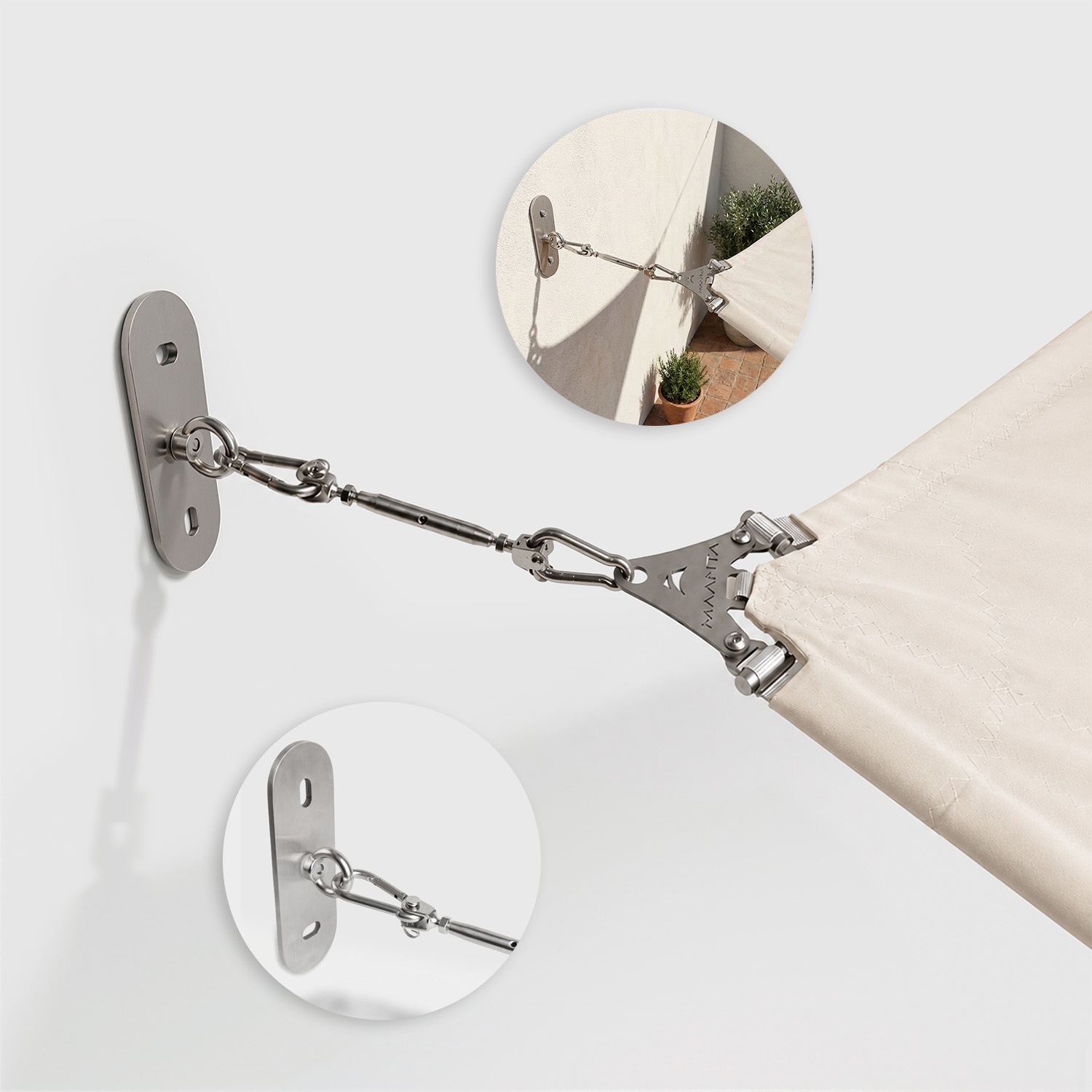

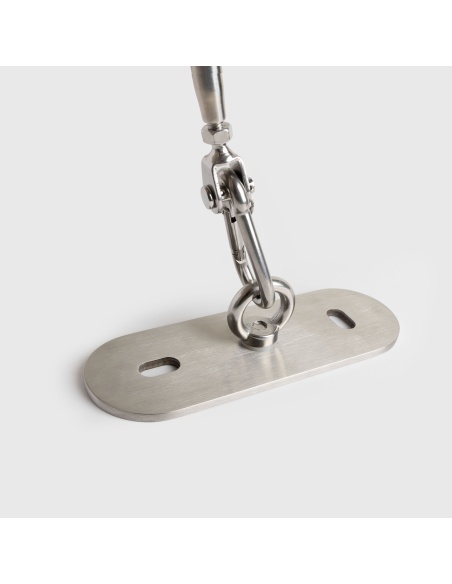

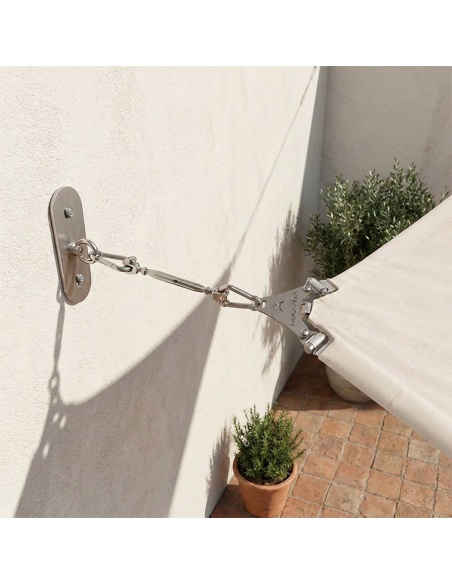

Kit platine murale Sartya Platine d'ancrage pour voiles sur isolation extérieure

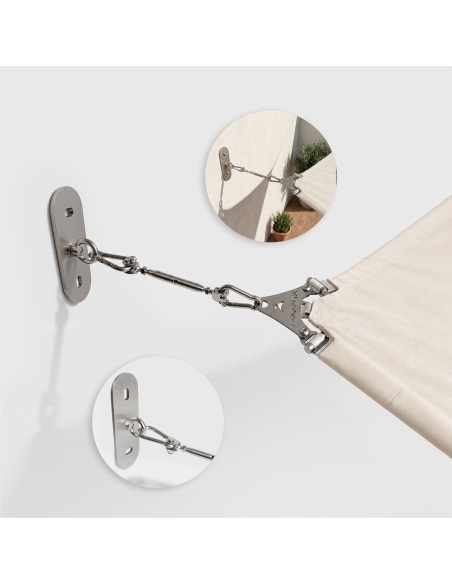

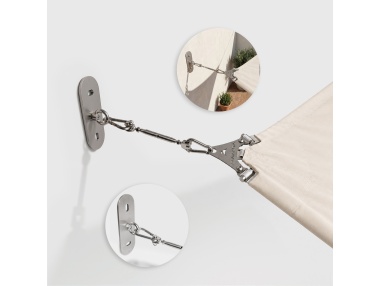

Sartya est la platine d'ancrage murale qui donne à votre voile d'ombrage un point fixe sur lequel compter, saison après saison. Elle s'appuie sur une grande surface et se fixe avec seulement deux ancrages, car elle est pensée aussi pour les murs avec isolation extérieure. Vous la montez sur maçonnerie, bois ou façade isolée, à l'horizontale ou à la verticale.

Pensée pour l'isolation extérieure : la surface de 20×7 cm répartit la charge sur l'isolant.
Deux trous oblongs de 22×12 mm : fixation avec marge de réglage et seulement deux ancrages.
Platine orientable : vous pouvez la monter à l'horizontale ou à la verticale.
Kit complet en acier inoxydable : tendeur, mousquetons et boulon à œil déjà dans la boîte.

Choisir les options

Version: Platine + Tendeur INOX

Prix total

€ 44,95

Commandez et recevez-le le

avec DHL Express

Service de conception gratuit

Service après-vente

Livraison en 24/48 heures

Approfondissement produit

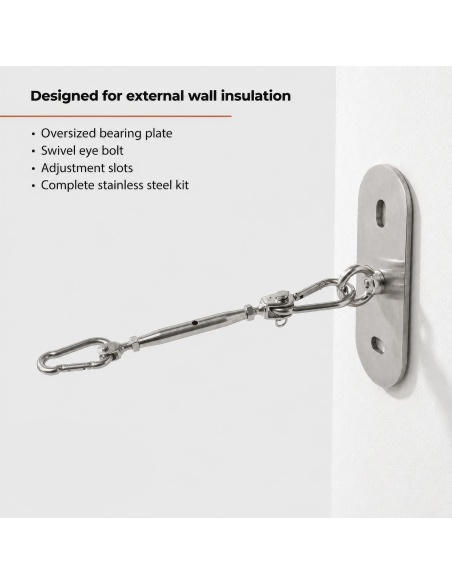

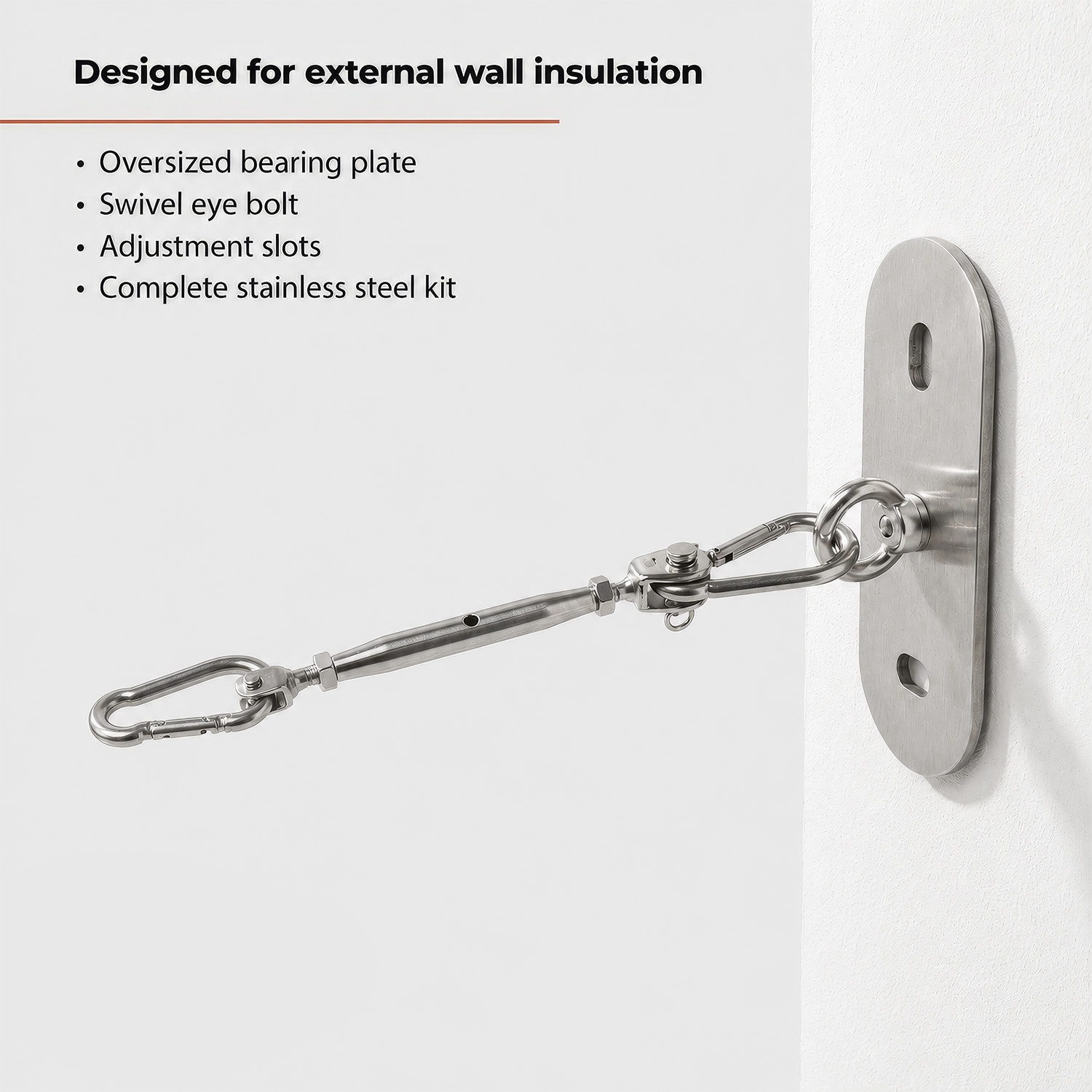

Conçue pour l'isolation thermique par l'extérieur

Plus de surface, moins de perforations

Les maisons d'aujourd'hui sont enveloppées d'une isolation qui les garde au chaud : sur cette paroi, il faut des fixations conçues spécialement à cet effet. Sartya prend appui sur une surface de vingt centimètres sur sept, et répartit la traction de la voile sur toute la surface de l'isolant, avec seulement deux points de fixation. Le mur travaille sereinement, la voile reste tendue.

Conçue pour l'isolation thermique par l'extérieur

Plus de surface, moins de perforations

Les points forts

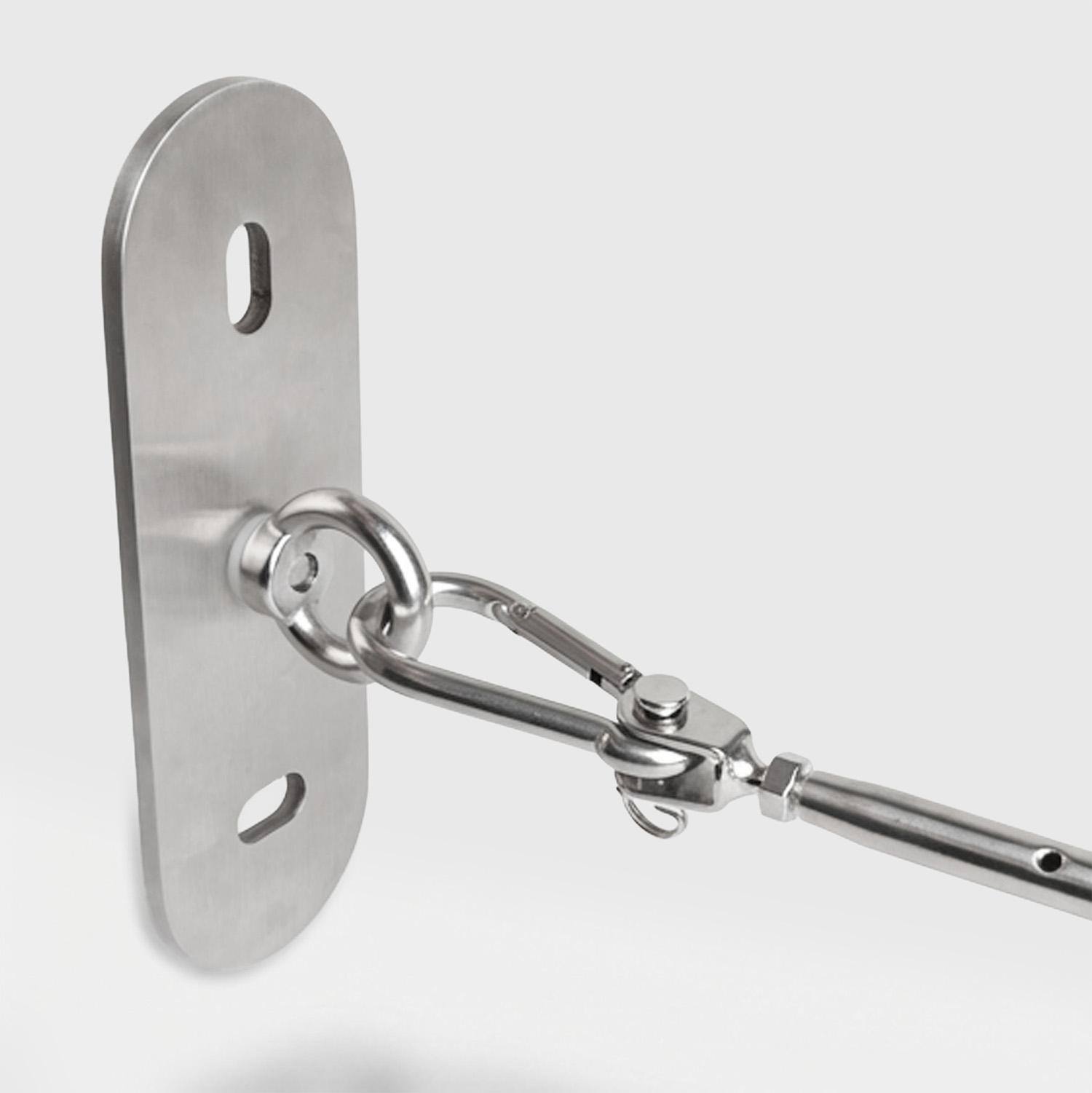

Montage

Œillets larges, pose qui pardonne

Deux œillets de 22×12 mm à la place des trous ronds : alignez la platine et corrigez la position lors de la pose, une fois les trous déjà faits.

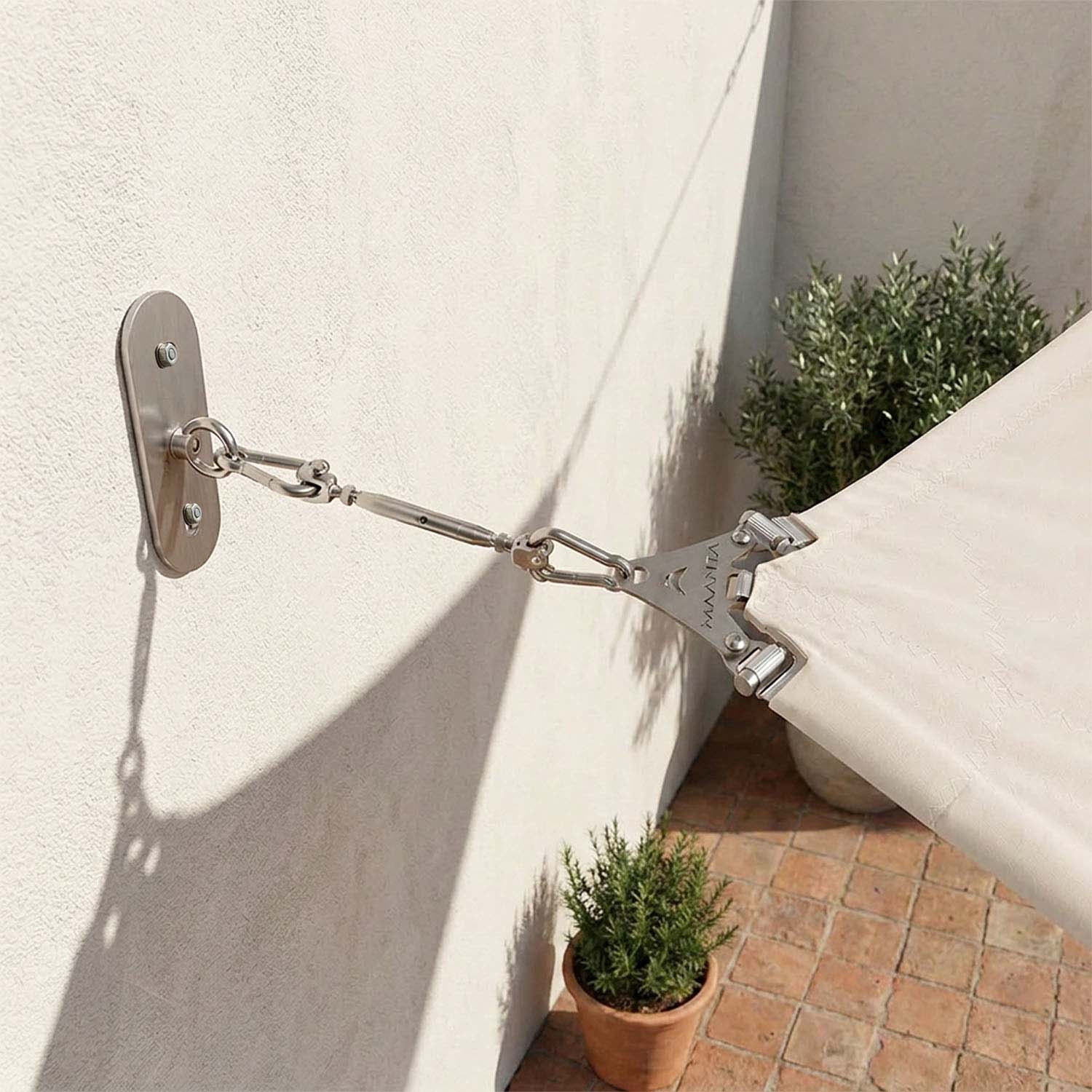

Appui

Une surface agrandie

Plus grande que la platine murale classique : davantage de surface d'appui sur le mur et plus de stabilité sur l'isolation thermique par l'extérieur.

Kit

Tout inclus

Tendeur, deux mousquetons, boulon à œil, vis et rondelle sont déjà inclus dans l'emballage : chaque maillon de la liaison est livré avec la platine.

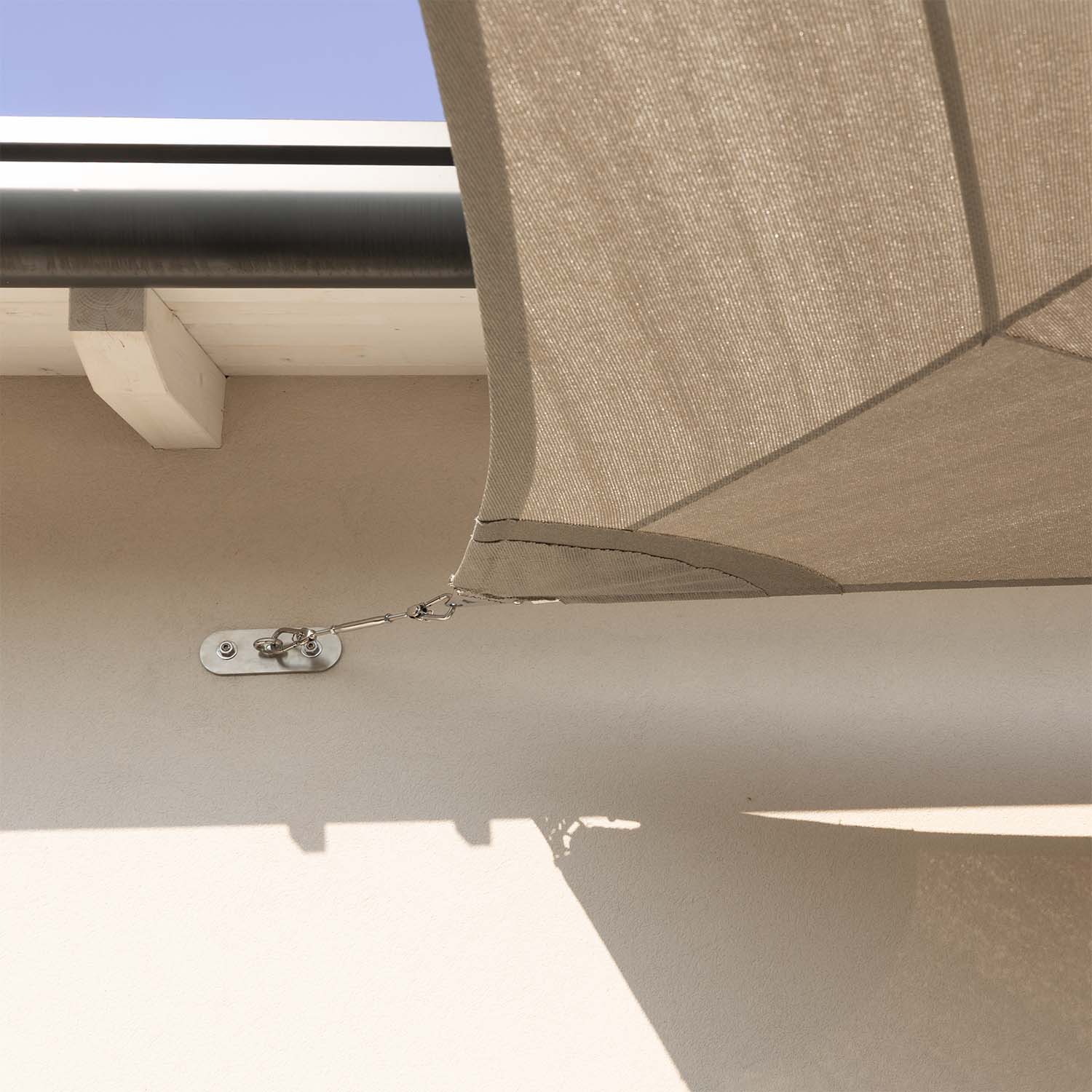

Charges

Charges certifiées, maillon par maillon

Le tendeur supporte jusqu'à 440 kg, le boulon à œil jusqu'à 215 kg, les mousquetons jusqu'à 180 kg.

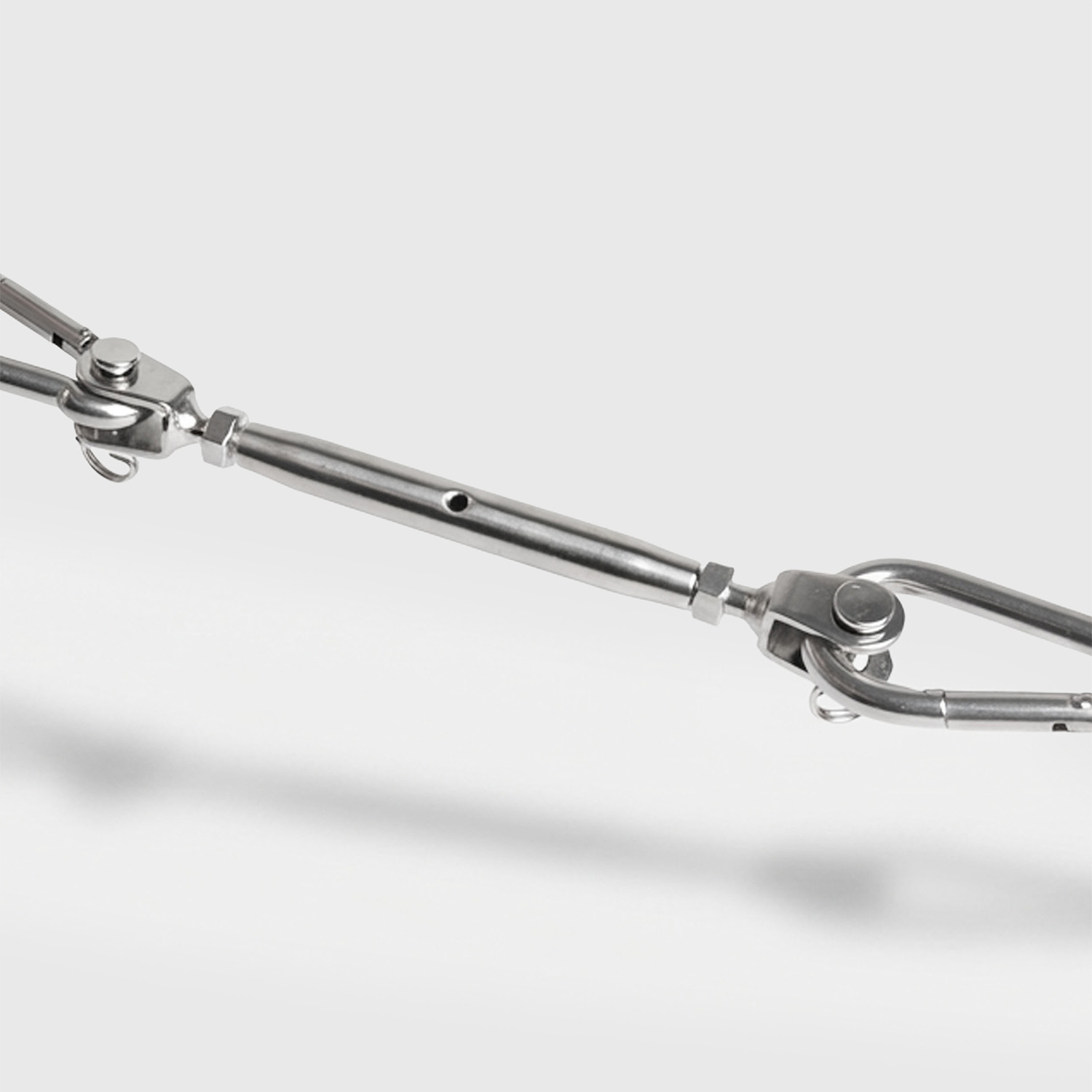

Matériau

Acier inox, même en bord de mer

La platine est en acier inoxydable 304, poli et brossé, déclaré apte à l'exposition permanente en extérieur et aux environnements salins et côtiers.

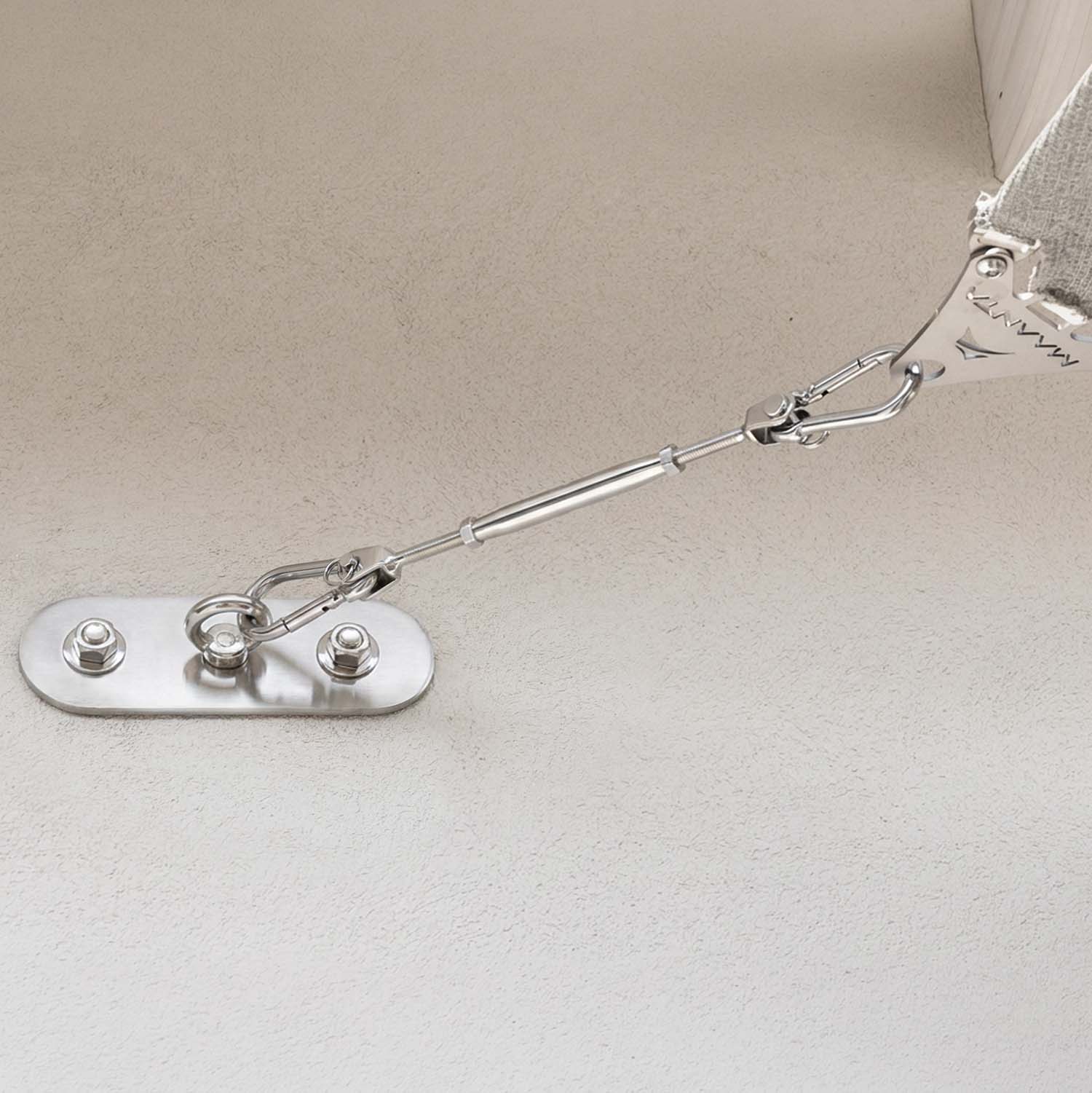

Réglage

Tension réglable

Le tendeur se règle entre 165 et 240 mm : tendez la voile lors du montage et récupérez la tension à chaque début de saison.

Laissez-vous inspirer

Tableau comparatif

Comparez les platines murales Maanta et trouvez celle qui convient à votre espace.

	Kit platine murale Sartya	Kit Mur Muscle X3	EZ Wall Fix	Kit Mur Corde Nautique
Idéal pour	Isolation thermique et voiles sous forte tension	Tendre sans effort, avec dégagement rapide	Le premier kit, simple et essentiel	Points d'ancrage éloignés de la voile, jusqu'à 2 m
Isolation thermique	Conçue pour l'isolation thermique : 2 fixations seulement, charge répartie sur 20×7 cm	Compatible avec chevilles dédiées	Compatible avec chevilles dédiées	Compatible avec chevilles dédiées
Platine	200 × 70 mm	95 × 95 mm	95 × 95 mm	95 × 95 mm
Fixation murale	2 boutonnières 22×12 mm, position réglable lors de la pose	4 trous Ø 12 mm	4 trous Ø 12 mm	4 trous
Système de tension	Tendeur M8, réglage 165/240 mm	Palan à poulies avec coinceur, force triplée	Tendeur M6, réglage 160/255 mm	Corde nautique avec cavalier de réglage
Distance voile/mur	Jusqu'à la longueur maximale du tendeur	De 35 cm à 1 m	Jusqu'à la longueur maximale du tendeur	Jusqu'à 2 m
Matériau	Acier inox 304	Acier inox 304 ou galvanisé	Acier inox 304 ou galvanisé	Acier inox 304 ou galvanisé
Kit inclus	Tendeur, 2 mousquetons, boulon à œil orientable, visserie	2 poulies, 2 manilles, 4 m de corde nautique	Tendeur, mousqueton, boulon à œil, visserie et clé	2 mousquetons, cavalier, 2 m de corde nautique
	Voir la fiche produit	Voir la fiche produit	Voir la fiche produit	Voir la fiche produit

Tout ce dont vous avez besoin : guides et instructions

Document / Vidéo	Action

Fiche technique

Type de produit	Kit de platine d'ancrage murale pour voiles d'ombrage
Versions disponibles	Version de base : platine murale + tendeur Version avec barres : platine murale + tendeur + 2 barres filetées
Finition	Polie et brossée, acier naturel
Dimensions de la platine	200 × 70 mm
Épaisseur de la platine	5 mm
Trous de fixation	2 fentes de 22 × 12 mm · entraxe environ 122 mm
Poids de la platine	904 g
Matériau de la platine	Acier inox 304, ne rouille pas, adapté à une exposition extérieure permanente
Finition	Polie et brossée, acier naturel
Résistance à la traction	≥ 515 N/mm²
Environnements salins / côtiers	Adaptée
Kit inclus	1 platine murale, 1 tendeur M8 (réglage 165-240 mm), 2 mousquetons 8×80 (ouverture du levier 9 mm), 1 boulon à œil femelle M10 (anneau Ø 25 mm intérieur), 1 vis TSPEI M10×16, 1 rondelle en nylon
Matériau du kit	Acier inox (mousquetons et boulon à œil grade 304)
Charge de travail (WLL)	Tendeur 440 kg, Boulon à œil 215 kg, Mousquetons 180 kg
Charge de rupture	Tendeur 2 200 kg, Mousquetons 900 kg, Boulon à œil 650 kg
Murs compatibles	Isolation thermique par l'extérieur (avec chevilles spécifiques, ex. Fischer Thermax), maçonnerie pleine et béton, bois porteur
Fixation murale	Non incluse, les chevilles et les ancrages se choisissent selon le type de mur
Orientation de pose	Horizontale ou verticale, selon la direction de la tension
Emballage et garantie
Contenu de l'emballage	Version de base : Platine + Tendeur en acier inox Version avec barres : Platine + Tendeur en acier inox + 2 barres filetées inox
Emballage	Pochette de protection
Garantie	2 ans

Lire moins -

Lire plus +

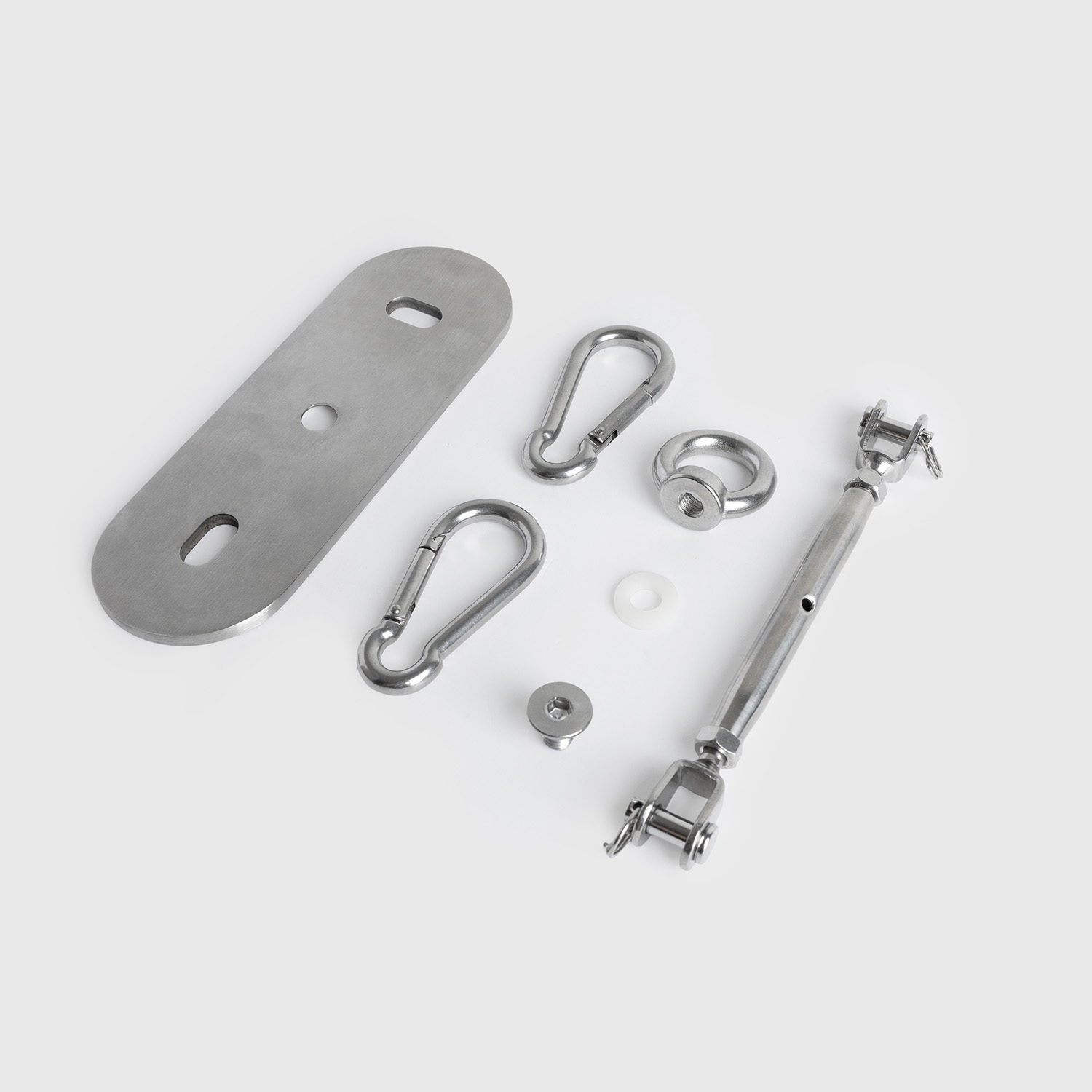

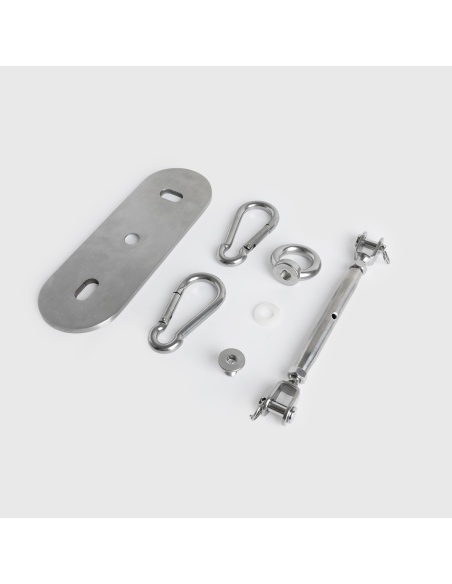

Ce que vous recevez avec Sartya

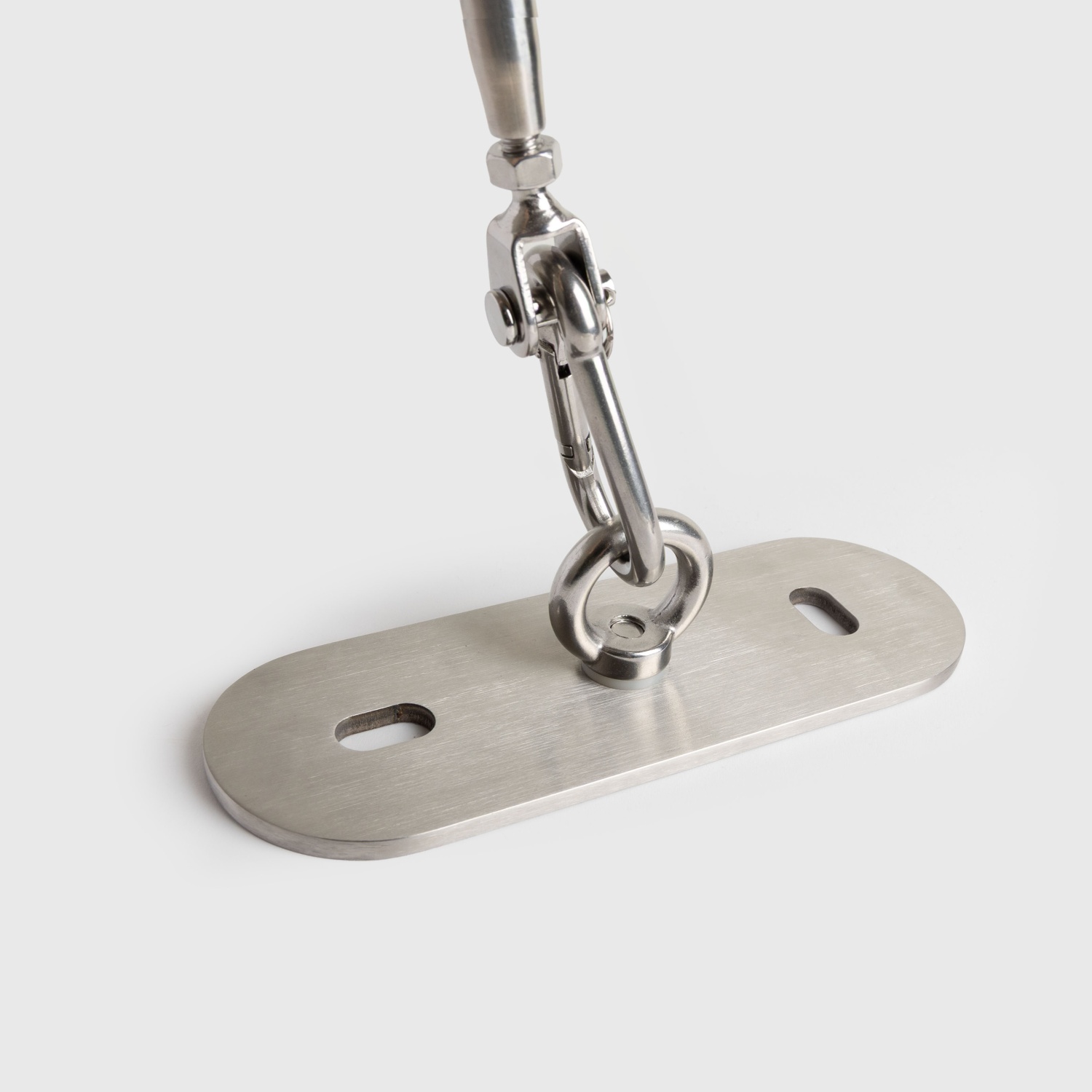

Platine d'ancrage murale

Acier inox 304, 20×7 cm : large surface d'appui qui répartit la tension de la voile, même sur l'isolation thermique.

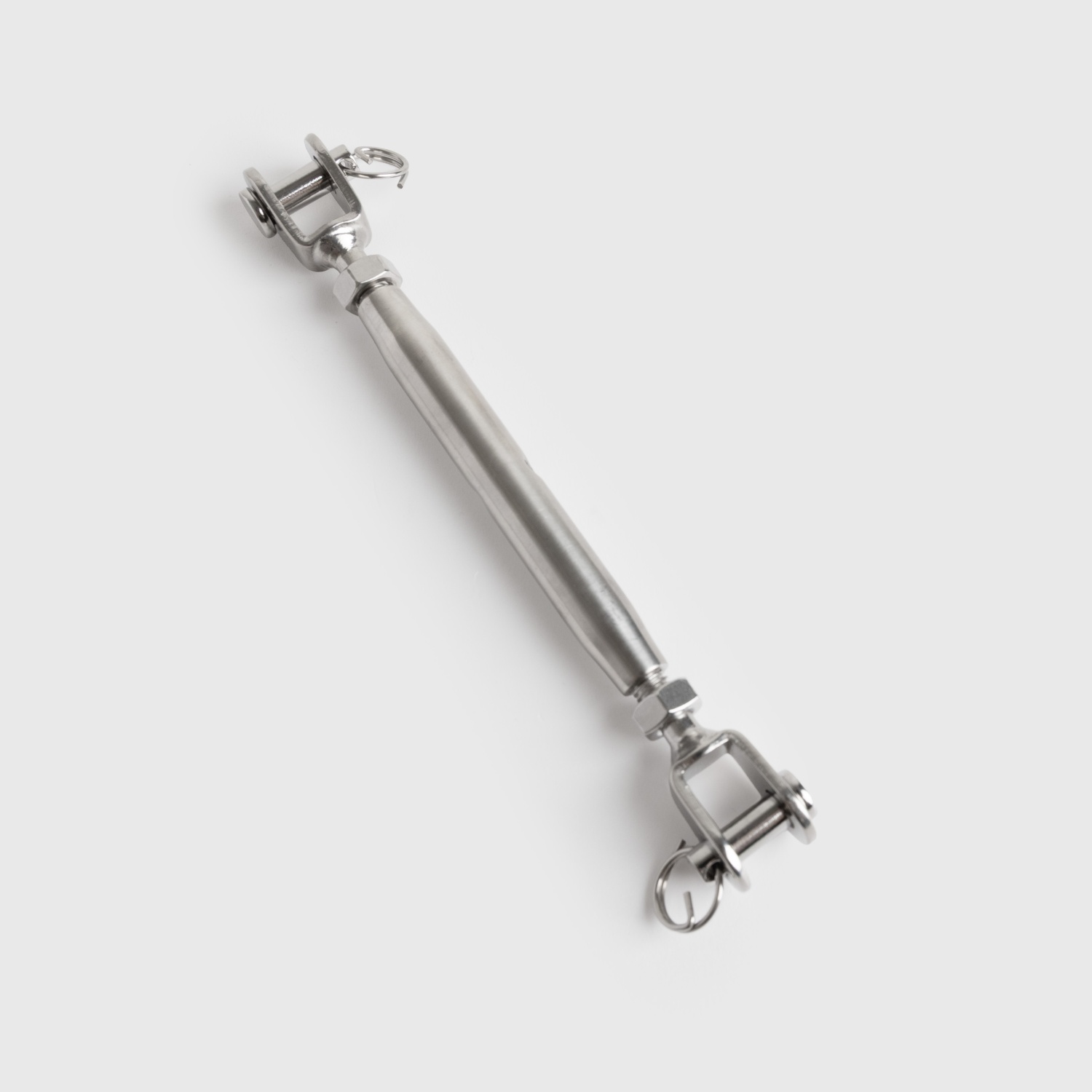

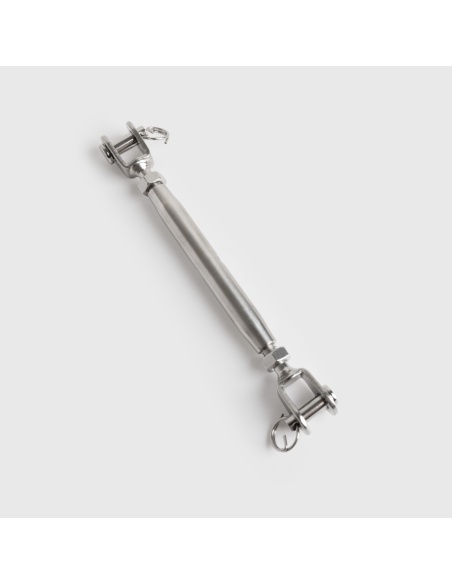

Tendeur M8

Réglable entre 165 et 240 mm : il tend la voile lors du montage et permet d'en reprendre la tension dans le temps.

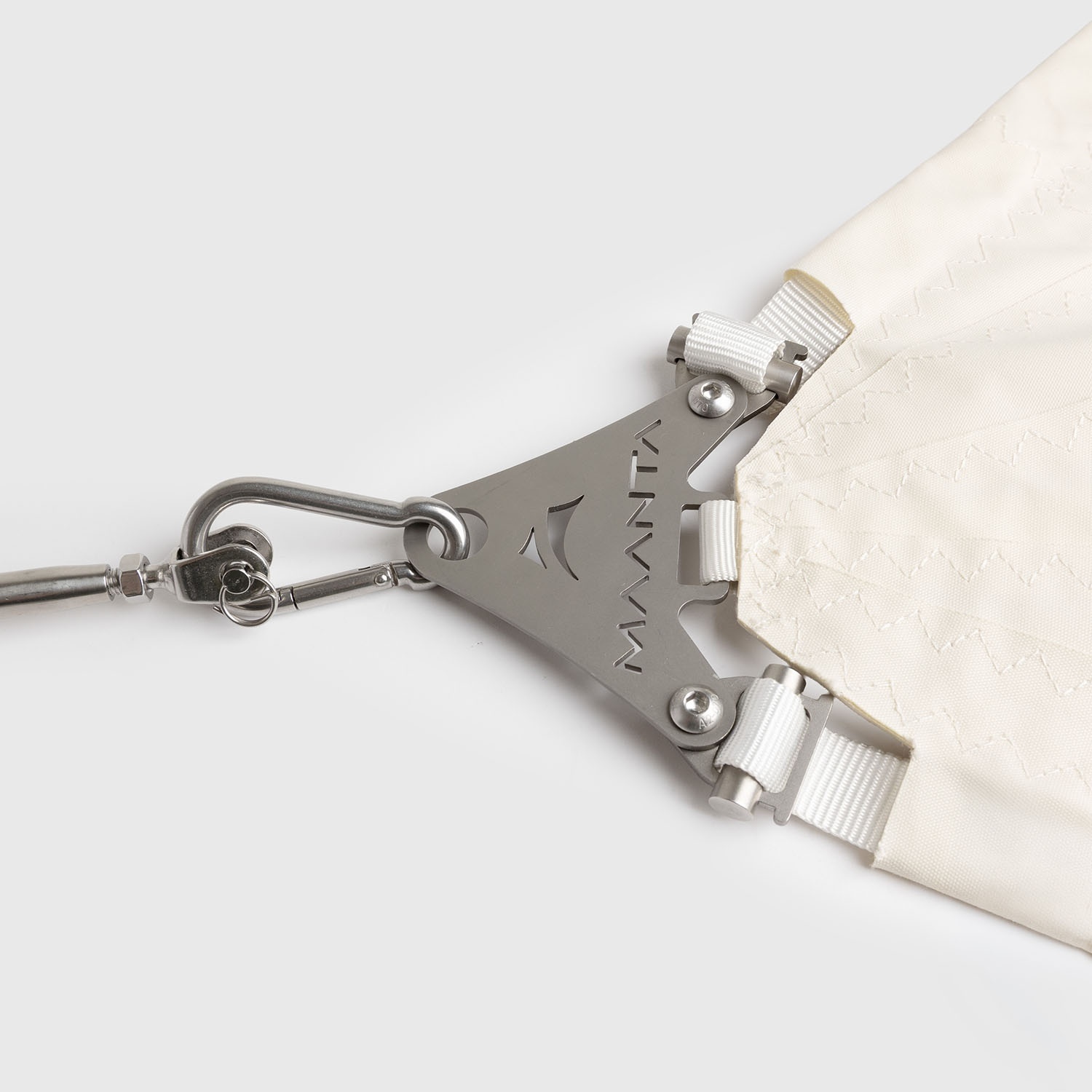

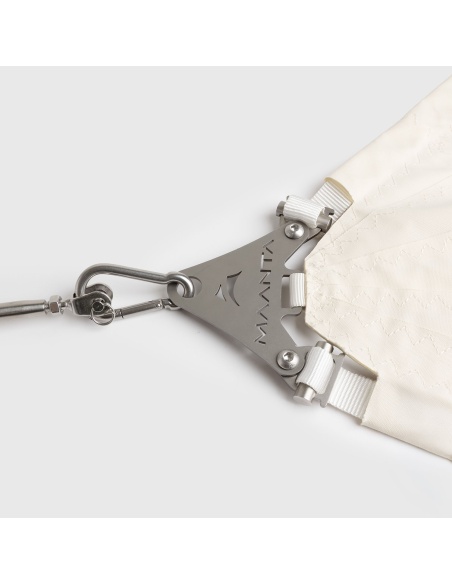

2 mousquetons 8×80

En acier inox 304, ouverture à levier de 9 mm : ils relient la voile et le tendeur d'un seul geste.

Boulon à œil femelle M10 avec vis et rondelle

Le boulon à œil se fixe à la platine avec une vis TSPEI et une rondelle en nylon ; l'anneau de 25 mm suit la direction de la tension.

FAQ

À créer un point d'ancoraggio mural pour la voile d'ombrage, particulièrement adapté aux murs avec isolation thermique par l'extérieur : le boulon à œil accueille le mousqueton et le tendeur, et la voile reste bien tendue toute la saison.

Oui, c'est précisément pour cela qu'elle a été conçue : la surface de 20×7 cm répartit la charge sur l'isolant et les deux fixations s'effectuent avec des chevilles spécifiques pour isolation par l'extérieur.

Elle repose sur une surface plus large, se fixe avec deux ancrages au lieu de quatre et dispose de fentes de réglage : c'est le choix idéal pour l'isolation par l'extérieur et pour les voiles d'ombrage plus tendues.

Non. Sartya est un accessoire de fixation : la voile d'ombrage s'achète séparément.

Avec les voiles d'ombrage Maanta, via mousqueton et tendeur : il fait partie du système d'ancrages Maanta.

Non : la fixation murale dépend du type de paroi. Sur isolation thermique par l'extérieur, des chevilles spécifiques sont nécessaires (comme les Fischer Thermax) ; sur mur plein, des ancrages adaptés au support sont requis.

Une par angle que vous souhaitez fixer au mur. Les autres angles se fixent avec des mâts ou avec les autres ancrages Maanta.

200 × 70 mm, pour un poids de 904 grammes.

Acier inoxydable 304, poli et brossé : il reste à l'extérieur toute l'année sans rouiller.

C'est un acier inoxydable adapté à une exposition permanente en extérieur, même dans les zones côtières.

Les trous oblongs de 22×12 mm laissent une marge pour aligner la platine et corriger la position lors de la pose, une fois les trous déjà réalisés.

En plus de la platine, nous fournissons également 1 tendeur M8, 2 mousquetons 8×80, 1 boulon à œil femelle M10, 1 vis TSPEI M10×16 et 1 rondelle en nylon, le tout en acier inoxydable.

Chaque composant a sa charge de travail déclarée : 440 kg pour le tendeur, 215 kg pour le boulon à œil, 180 kg pour les mousquetons. La connexion fonctionne dans les limites du composant le plus faible.

C'est le poids auquel le composant peut travailler en toute sécurité : la charge de rupture déclarée est trois à cinq fois plus élevée, afin de conserver une marge de sécurité face aux rafales et aux à-coups.

Entre 165 et 240 mm : la course sert à mettre la voile en tension et à la reprendre dans le temps.

Oui, la platine et le kit sont déclarés adaptés aux environnements salins et côtiers. À proximité de la mer, nous recommandons un nettoyage régulier.

Avec des chevilles spécifiques qui traversent l'isolant et travaillent dans la maçonnerie porteuse, comme les Fischer Thermax. Les lumières guident l'alignement de la platine.

Oui : sur la maçonnerie pleine, il se fixe avec des ancrages adaptés au support, comme une platine classique.

Comme vous préférez : choisissez en fonction du mur et de la direction de traction, le boulon à œil orientable fait le reste.

Cela dépend du mur : sur l'isolation thermique par l'extérieur, des chevilles spéciales sont nécessaires ; sur un mur plein, des chevilles traditionnelles conviennent. En cas de doute, notre service de conception gratuit vous indique la solution adaptée.

Ils vous permettent de corriger l'alignement de la platine sur des trous déjà réalisés, sans avoir à les refaire.

Deux ans à compter de la date d'achat.

Les défauts de matière et de fabrication, sur la platine et sur tous les composants du kit.

Elle est activée automatiquement à la livraison.

Écrivez au service client en joignant des photos et une description du problème : nous nous chargeons de l'organiser le remplacement.

Si elle n'est pas encore expédiée, c'est presque toujours possible : contactez immédiatement le service client.

À notre service de conception gratuit dans la section « Contact » : nous vous indiquons les points de fixation et les accessoires pour votre voile d'ombrage.
